Шламоотводитель МШО OISm 700/200 является сетевым магнитно-сетчатым фильтром с фланцевым присоединением к трубопроводу Ду 200 мм и диаметром корпуса 700 мм. Помимо типового фланцевого исполнения возможно изготовление приварного шламоотводителя Ду 200 по желанию заказчика.
Фильтры OISm 700/200 предназначены для очистки сетевой воды систем коммунального хозяйства (ГВС, ХВС, отопления и теплоснабжения). Основные преимущества применения шламоуловителей OISm:
- Очистка воды от ржавчины, ила, песка, шлама, прочих частиц и ферромагнетиков.
- Снижение риска возникновения коррозии и котловых отложений.
- Улучшение работы трубопроводной системы в целом.
- Увеличение длительности и эффективности работы КИП, арматуры и сетевого оборудования (котлов, насосов, теплообменников).
Шламоуловитель OISm использует в своей работе три этапа очистки жидкости: инерционно-седиментационный, магнитный и фильтрационный (механический)
На инерционно-седиментационном этапе осуществляется очистка воды от взвешенных частиц крупного размера при помощи лабиринта из стальных перегородок, которые меняют направление и скорость потока. Во время магнитного этапа очистки при помощи магнитов, расположенных на перегородках, из воды удаляются ферромагнетики. А при механическом этапе вода фильтруется от мелких фракций, проскочивших через предыдущие этапы. Для этого перед выходным патрубком шламоотводителя установлен сетчатый фильтрующий элемент тонкой фильтрации.
Эксплуатационные параметры МШО OISm 700/200
Наименование | Шламоотводитель OISm 700/200 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 200 |
Диаметр корпуса устройства, мм | 700 |
Объем, м3 | 0,505 |
Масса, кг | 700 |
Производительность, м3/ч | 168 |
Длина, мм | 1015 |
Высота, мм | 2200 |
Присоединение к трубопроводу | фланцы |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Производитель магнитных шламоотводителей
Заводом-изготовителем шламоотводителей является Уральский завод стальных конструкций (УЗСК), имеющий свою лабораторию НК, аттестованную на все виды неразрушающего контроля и осуществляющий производство магнитных фильтров OISm по технологии сварки НАКС на оборудовании, прошедшем аттестацию НАКС, при участии сварщиков, имеющих аттестационное удостоверение НАКС.
После завершения процесса изготовления МШО OISm 700/200, шламоотводители подвергаются гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
Прямо сейчас Вы можете купить МШО OISm 700/200 производства УЗСК в Мытищах по максимально выгодной цене, для этого заполните форму онлайн заказа, расположенную внизу страницы.

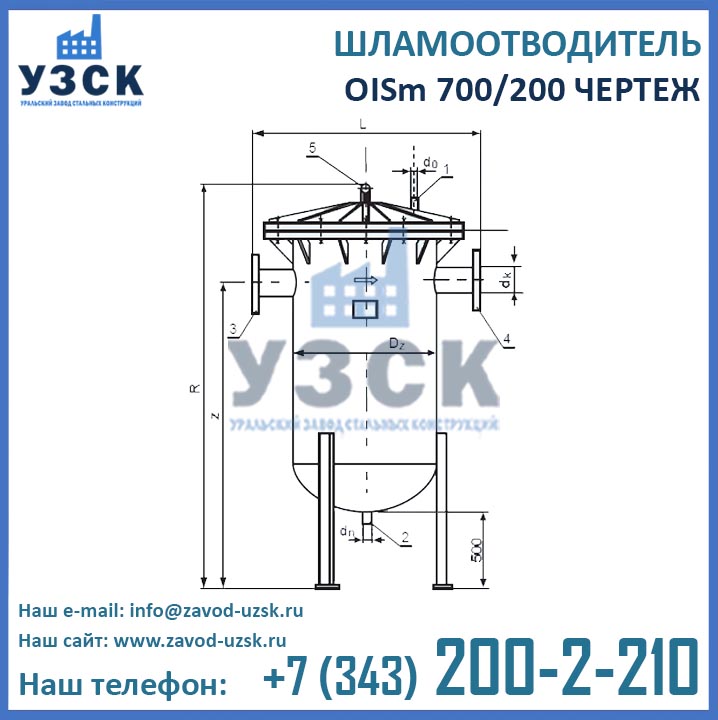

Чертеж МШО Ду 200
