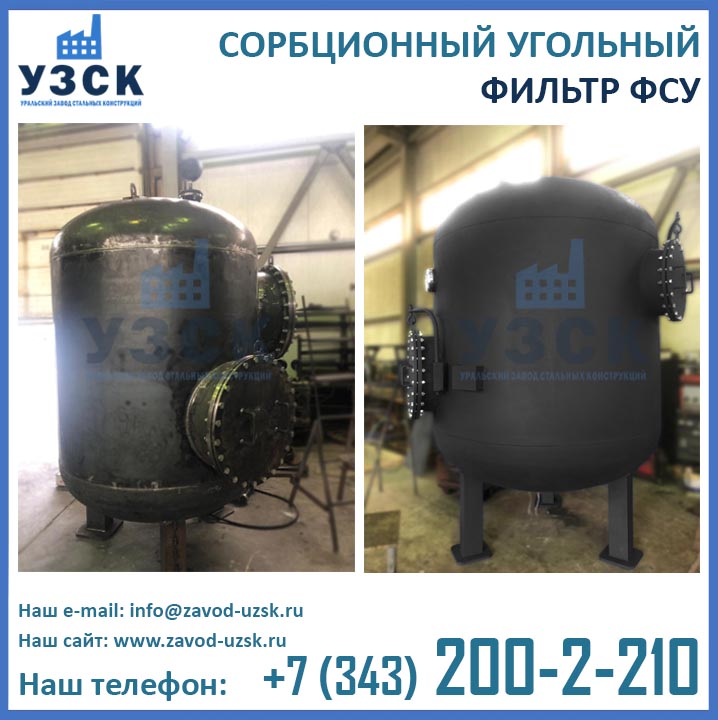

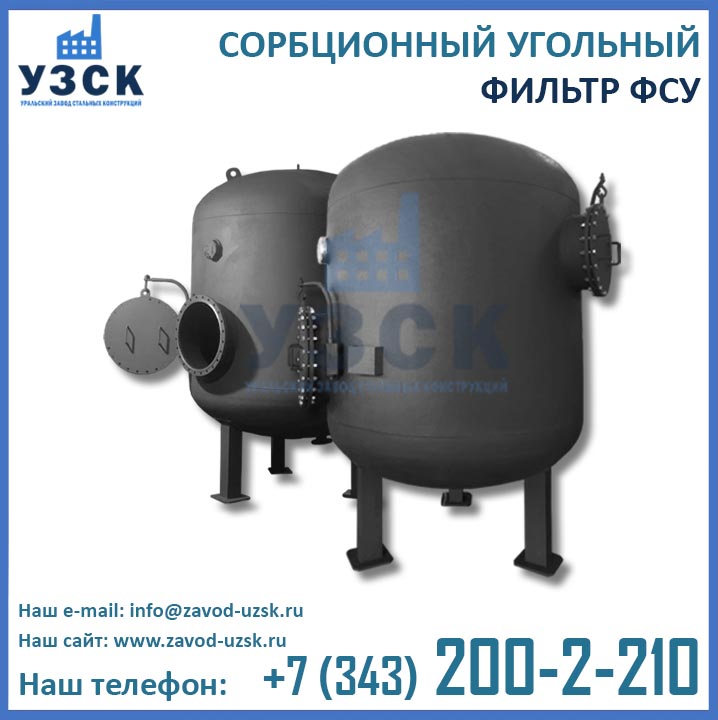

Фильтр сорбционный угольный ФСУ-0,6-0,6 в Мытищах предназначен для удаления масел и остатков нефтепродуктов из возвращаемого с производства парового конденсата и органических примесей из природных вод, а также ликвидации привкусов и запахов из рабочего вещества.
Базовые параметры фильтров ФСУ-0,6-0,6
Наименование | ФСУ 0,6-0,6 |
Тип | фильтр сорбционный угольный |
Количество камер | 1 |
Диаметр, мм (м) | 600 (0,6) |
Рабочее давление, кгс/см2 (МПа) | 6 (0,6) |
Производительность, м3/ч | 2,6 |
Высота загрузки фильтрующего материала, мм (м) | 1000 (1) |
Вес, кг | 750 |

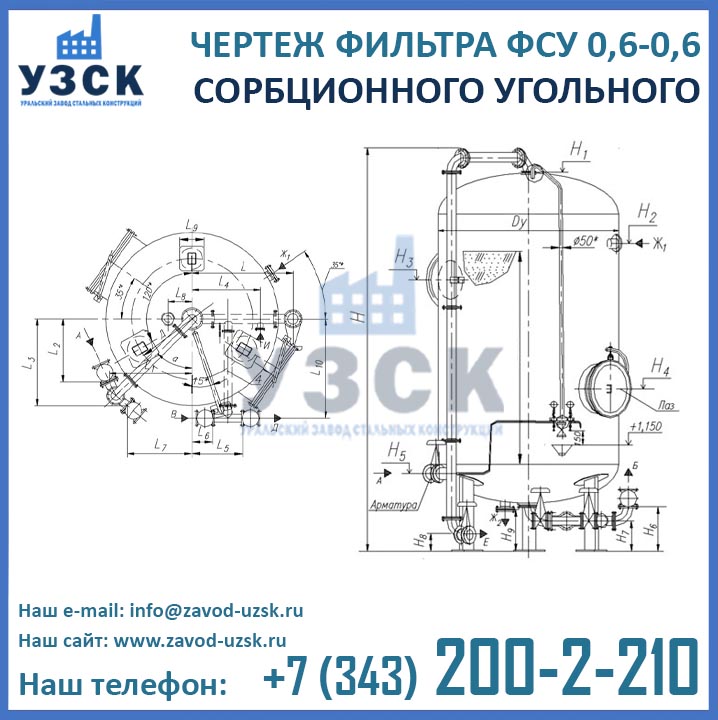

Чертеж угольного фильтра ФСУ 0,6-0,6
Алгоритм работы сорбционного фильтра ФСУ 0.6-0.6
- Сорбция и адсорбция
- Профилактическое взрыхление
- Обратная промывка
- Сброс первого фильтрата
- Замена засыпного материала (частично или полностью)
Поток рабочей среды подается в фильтр ФСУ 0.6-0.6 под напором через верхнее сборно-распределительное устройство и снизу-вверх движется через слой фильтрующей загрузки, в качестве которой применяется активированный уголь (каменный, древесный, коксовый) или специальные сорбенты (цеолит, алюмосиликаты, МИУ-С). Зерна засыпного материала впитывают примеси (масла, нефтепродукты и т.п.), содержащиеся в рабочем потоке, а фильтрат сливается в сборный коллектор через нижнее сборно-распределительное устройство.
Для предотвращения слеживания и уплотнения фильтрующего материала необходимо периодически производить его взрыхление горячим обезмасленным конденсатом в течение 5-10 мин. Данный процесс осуществляется примерно 1-2 раза в неделю. Для удаления органических пленок с зерен фильтрующей загрузки также 1-2 раза в неделю осуществляется обратная промывка материала.
ВНИМАНИЕ!!! Взрыхление и промывку следует производить с большой осторожностью, чтобы не допустить выноса верхних слоев сорбента.
В процессе эксплуатации фильтрующий материал теряет свои сорбционные свойства, а ввиду трудоемкости и экономической невыгодности из восстановления, он используется единожды. Когда впитывающая активность верхних слоев сорбента падает, они заменяются на новые. При этом верхние слои засыпного материала удаляются из фильтра ФСУ 0,6-0,6 и утилизируются, а новые добавляются на нижний слой.
Производство фильтров ФСУ-0,6-0,6 в Мытищах
В типовом исполнении производство фильтров ФСУ-0.6-0.6 осуществляется из углеродистой стали. Являясь производителем угольных фильтров, завод УЗСК осуществляет также изготовление нестандартных фильтров ФСУ из легированной или нержавеющей стали, по индивидуальным размерам и чертежам заказчика.
По окончании производственного процесса Уральский завод стальных конструкций проводит обязательные испытания фильтров ФСУ-0.6-0.6 пробным давлением 0,9 МПа на собственном аттестованном гидростенде.
Для того, чтобы заказать изготовление фильтров или купить фильтр ФСУ-0,6-0,6 из наличия в Мытищах, отправьте запрос в отдел продаж завода УЗСК по электронной почте (см. раздел «Контакты») или заполните форму онлайн заказа, расположенную ниже.
